Thông số sản phẩm

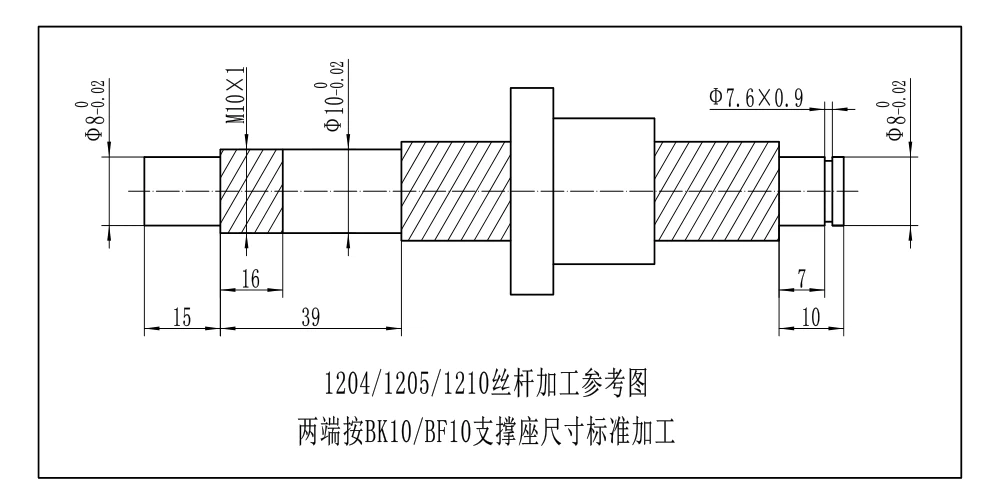

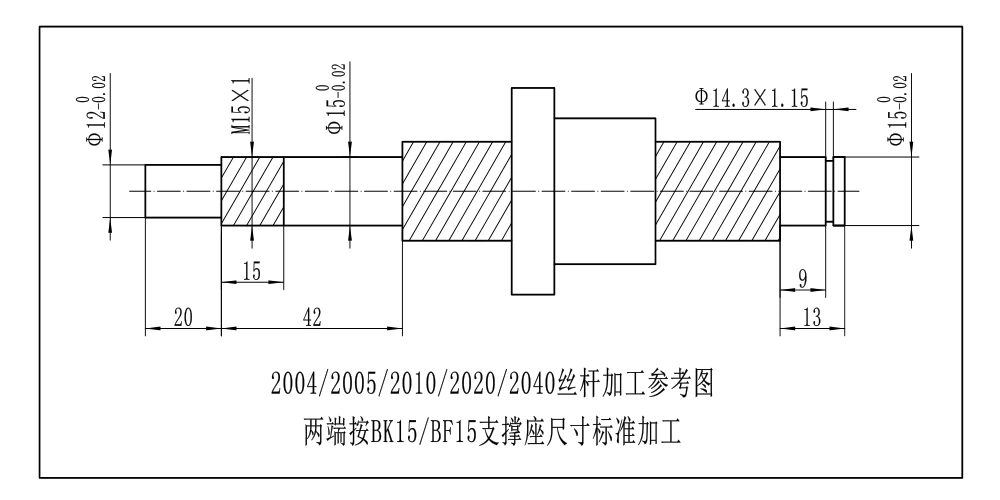

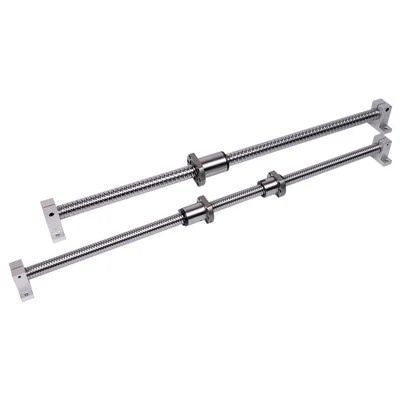

Bộ vít bi tuần hoàn trong CNC thường bao gồm vít bi, đai ốc bi, vỏ đai ốc (hợp kim nhôm hoặc vật liệu thép), giá đỡ cuối (BKBF, EKEF hoặc FKFF) và khớp nối. Ngoài ra, có thể sử dụng giá đỡ động cơ để kết nối vít bi với động cơ servo hoặc động cơ bước. Chúng tôi có bản vẽ gia công cuối tiêu chuẩn như dưới đây hoặc bạn có thể gửi bản vẽ cho chúng tôi.
Tính năng và ứng dụng sản phẩm
Tính năng sản phẩm
- Hiệu suất truyền tải cao
Vít bi tuần hoàn chuyển đổi chuyển động quay thành chuyển động tuyến tính với ma sát tối thiểu, đạt hiệu suất truyền động lên tới 90%. So với vít hình thang truyền thống, nó yêu cầu mô-men xoắn dẫn động ít hơn và mang lại chuyển động mượt mà hơn.
- Độ chính xác định vị cao
Vít bi sử dụng đường dẫn đất chính xác và cấu trúc đai ốc bi được nạp sẵn để loại bỏ phản ứng ngược, đảm bảo độ lặp lại cao và độ chính xác định vị phù hợp cho gia công CNC.
- Chuyển động mượt mà và ổn định
Thiết kế tuần hoàn cho phép các bi thép lưu thông liên tục giữa trục vít và đai ốc thông qua kênh hồi lưu, mang lại chuyển động đồng đều, giảm mài mòn và tuổi thọ dài hơn.
- Khả năng chịu tải cao và độ cứng
Đai ốc vít bi có thể chịu cả tải trọng hướng trục và hướng tâm. Góc tiếp xúc được tối ưu hóa và thiết kế tải sẵn của nó cải thiện đáng kể độ cứng và hiệu suất động trong điều kiện cắt nặng.
- Tạo nhiệt và tiếng ồn thấp
Với độ cong rãnh được tối ưu hóa và đường lăn mặt đất chính xác, ma sát và độ rung được giảm thiểu, mang lại khả năng vận hành yên tĩnh và hiệu suất ổn định ở tốc độ cao.
- Tuổi thọ dài
Được sản xuất từ-thép hợp kim chất lượng cao, được mài cứng và chính xác, vít bi duy trì độ bền-lâu dài ngay cả trong môi trường vận hành CNC liên tục.
Ứng dụng
- Máy công cụ CNC– Được sử dụng rộng rãi trong các máy phay, máy tiện và trung tâm gia công CNC để chuyển động cấp liệu và định vị dụng cụ chính xác.
- Hệ thống robot và tự động hóa– Cung cấp chuyển động tuyến tính chính xác cho cánh tay robot và dây chuyền sản xuất tự động.
- Thiết bị bán dẫn và chính xác– Đảm bảo định vị mức-micron cho các quy trình kiểm tra hoặc lắp ráp phức tạp.
- Sản xuất hàng không vũ trụ và quốc phòng– Hỗ trợ điều khiển chuyển động-tốc độ cao và độ chính xác-cao trong gia công thành phần chuyến bay.
- Thiết bị y tế và phòng thí nghiệm– Cho phép truyền động tuyến tính trơn tru, chính xác trong các thiết bị chẩn đoán và kiểm tra.
- Máy móc công nghiệp và thiết bị truyền động tuyến tính– Được sử dụng trong máy ép phun, hệ thống đóng gói và các thiết bị tự động hóa khác yêu cầu chuyển động tuyến tính chính xác.
Chi tiết sản phẩm
|
Tên sản phẩm |
Vít bi tuần hoàn trong CNC |
|
Loạt |

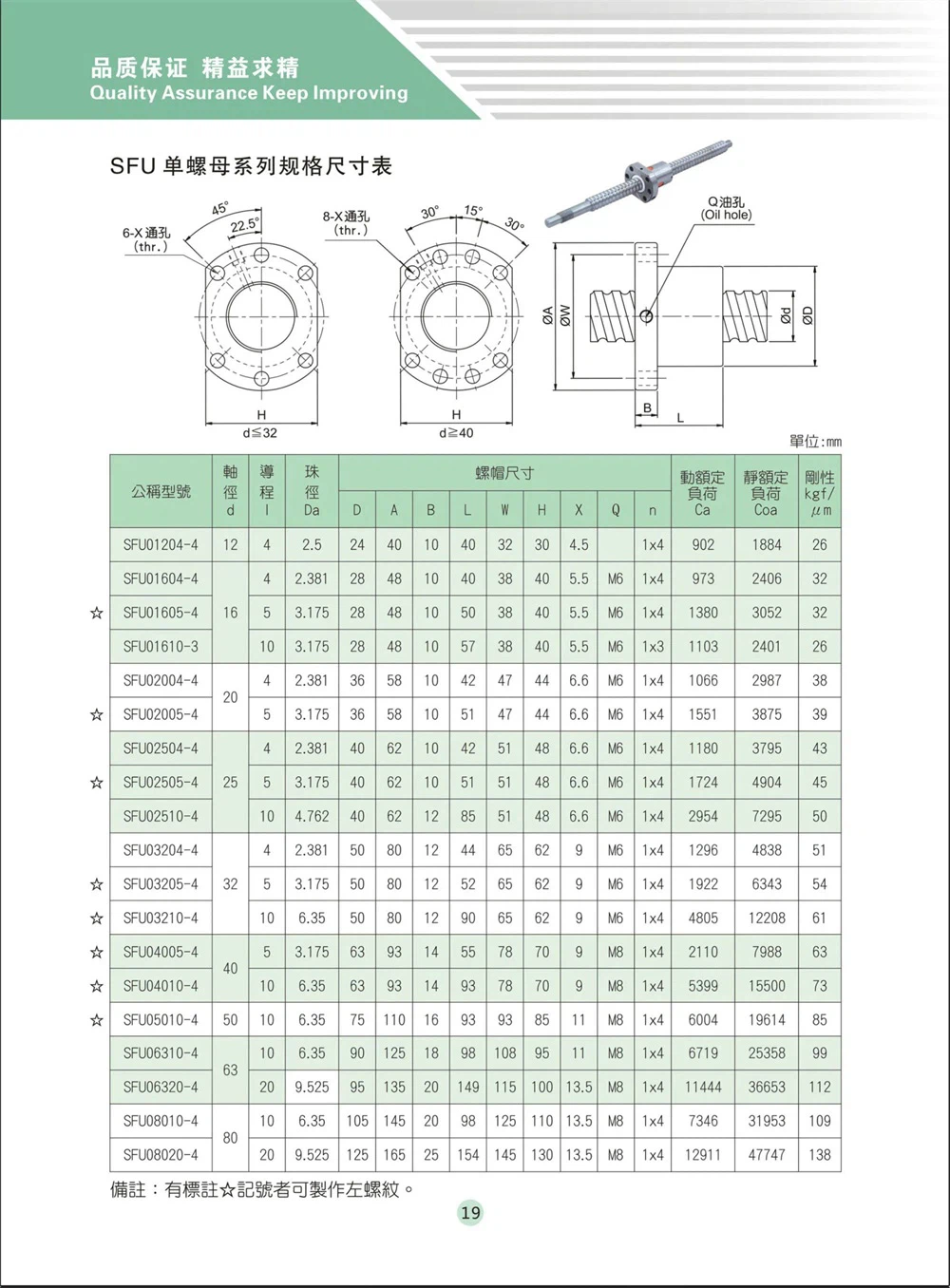

SFU,DFU,SFE,SFS,SFY,SFA ,SFH,SCM |
|
Đường kính vít bi/mm |
6mm, 8mm, 10mm, 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 80mm, 100mm |
|
Bước vít bi/mm |
1 mm, 2 mm, 2,5 mm, 4 mm, 5 mm, 10 mm, 16 mm, 20mm, 25mm, 32mm, 40mm |
|
Sự chính xác |
C7 và C5 |
|
Xử lý bề mặt |
Ba Lan, mạ niken{0}}, lớp phủ màu đen |
|
Nguyên vật liệu |
S55C, thép chịu lực |
|
Loại đai ốc |
Mặt bích hay không |
|
thời gian giao hàng |
Độ chính xác của C7 là khoảng một tuần, độ chính xác của C7 là khoảng 7-10 ngày |
|
Máy cuối |
Có hoặc không có gia công cuối |
|
Vẽ |
Cung cấp bản vẽ |
|
Bưu kiện |
Thùng carton hoặc vỏ gỗ |
|
Điều khoản thanh toán |
Thanh toán trước 30% cho đơn hàng và 70% trước khi giao hàng. |
Bằng chứng hỗ trợ sản phẩm
Hệ thống kiểm soát chất lượng nghiêm ngặt
Chiết Giang DLY Automation Manufacturing Co., Ltd. tuân thủ nghiêm ngặt hệ thống quản lý chất lượng ISO 9001. Mọi vít bi đều trải qua-quy trình kiểm tra chất lượng đầy đủ, bao gồm kiểm tra vật liệu, xác minh độ cứng, phân tích độ nhám bề mặt và đo lường chính xác để đảm bảo hiệu suất và độ tin cậy nhất quán.
Thiết bị sản xuất tiên tiến
Quy trình sản xuất sử dụng máy mài ren CNC có độ chính xác cao-, dây chuyền lắp ráp vòng bi tự động và hệ thống đo laze. Những điều này đảm bảo độ chính xác về kích thước ổn định và độ hoàn thiện bề mặt vượt trội của từng trục vít và đai ốc.
Xử lý nhiệt và vật liệu xuất sắc
Tất cả vít bi đều được làm từ-thép hợp kim cao cấp (GCr15 hoặc tương đương), được xử lý nhiệt chân không và mài chính xác. Độ cứng bề mặt đạt HRC 58–62, đảm bảo khả năng chống mài mòn và tuổi thọ mỏi tuyệt vời.
Hỗ trợ công nghệ bằng sáng chế
DLY đã nhận được nhiều bằng sáng chế liên quan đến tối ưu hóa cấu trúc vít bi và phân bổ ứng suất. Thiết kế rãnh được cấp bằng sáng chế giúp giảm ứng suất tiếp xúc một cách hiệu quả, nâng cao khả năng chịu tải và cải thiện độ êm ái khi vận hành ở tốc độ cao.
Kiểm tra toàn diện và truy xuất nguồn gốc
Mỗi lô đều được kiểm tra độ chính xác của chì, độ phát dọc trục, mô-men xoắn tải trước và tuổi thọ động. Hệ thống truy xuất nguồn gốc đầy đủ đảm bảo rằng mọi sản phẩm đều có thể được theo dõi từ nguyên liệu thô đến hồ sơ kiểm tra cuối cùng.
Xác thực khách hàng toàn cầu
Vít bi DLY được ứng dụng rộng rãi trong máy CNC, dây chuyền tự động hóa và thiết bị chính xác trên khắp Châu Âu, Châu Mỹ và Châu Á. Sự hợp tác lâu dài-với các khách hàng OEM toàn cầu xác minh độ tin cậy và tính ổn định của sản phẩm của chúng tôi trong các ứng dụng công nghiệp đa dạng.
Dịch vụ thân mật,-miễn phí hậu mãi-không lo lắng
Hỗ trợ kỹ thuật chuyên nghiệp
Nhóm kỹ thuật giàu kinh nghiệm của chúng tôi cung cấp-một-hướng dẫn kỹ thuật trực tiếp, bao gồm lựa chọn kiểu máy, hỗ trợ cài đặt và khắc phục sự cố. Cho dù bạn đang thiết kế một hệ thống CNC mới hay nâng cấp thiết bị hiện có, chúng tôi đều cung cấp các giải pháp tùy chỉnh để đảm bảo hiệu suất tối ưu.
01
Phản hồi nhanh và dịch vụ toàn cầu
Chúng tôi cung cấp dịch vụ trực tuyến 7 × 24 giờ và phản hồi nhanh chóng trong vòng 12 giờ. Đối với các đơn đặt hàng số lượng lớn, chúng tôi hỗ trợ lịch trình giao hàng linh hoạt và phối hợp hậu cần để đảm bảo vận chuyển kịp thời trên toàn thế giới.
02
Đảm bảo sau{0}}bán hàng toàn diện
Mỗi vít bi DLY được bảo hành chất lượng 12 tháng. Trong trường hợp có bất kỳ vấn đề nào về chất lượng trong quá trình sử dụng bình thường, chúng tôi cung cấp dịch vụ thay thế hoặc sửa chữa miễn phí.
03
Tài liệu đầy đủ và truy xuất nguồn gốc
Báo cáo kiểm tra chi tiết, bản vẽ kích thước và hướng dẫn bảo trì được cung cấp theo mỗi đơn hàng. Hệ thống truy xuất nguồn gốc của chúng tôi đảm bảo rằng mọi sản phẩm đều có thể được theo dõi trong suốt vòng đời sản xuất của nó.
04
Quan hệ đối tác{0}}theo định hướng khách hàng
Chúng tôi đánh giá cao mọi phản hồi và sự hợp tác lâu dài. DLY cam kết xây dựng mối quan hệ hợp tác ổn định với các nhà phân phối và khách hàng OEM dựa trên độ tin cậy, tính minh bạch và sự cùng phát triển.
05
Câu hỏi thường gặp
Câu hỏi thường gặp – Vít bi tuần hoàn trong CNC
Hỏi: Vít bi tuần hoàn là gì và nó hoạt động như thế nào?
Đáp: Vít bi tuần hoàn chuyển đổi chuyển động quay thành chuyển động tuyến tính thông qua cơ cấu lăn các bi thép giữa trục vít và đai ốc. Các quả bóng luân chuyển liên tục trong kênh quay trở lại, dẫn đến ma sát thấp, hiệu quả cao và chuyển động chính xác - lý tưởng cho máy CNC và hệ thống tự động hóa.
Hỏi: Ưu điểm của vít bi DLY so với các nhà cung cấp khác là gì?
Đáp: Hơn 20 năm kinh nghiệm sản xuất các bộ phận chuyển động chính xác.-Sản xuất nội bộ với-kiểm soát chất lượng quy trình đầy đủ theo hệ thống ISO 9001-Thiết bị mài có độ chính xác cao và cấu trúc tuần hoàn bi đã được cấp bằng sáng chế. Độ chính xác của dây dẫn ổn định và tuổi thọ lâu dài đã được khách hàng toàn cầu xác minh-giá bán buôn trực tiếp tại nhà máy với sự hỗ trợ OEM/ODM và khả năng tùy chỉnh linh hoạt
Hỏi: Vít bi DLY có cấp độ chính xác nào?
Trả lời: Chúng tôi cung cấp các cấp độ chính xác C7, C5 và C3 theo tiêu chuẩn ISO. C7 – Độ chính xác tiêu chuẩn, phù hợp với máy móc công nghiệp nói chung C5 – Độ chính xác cao, lý tưởng cho thiết bị CNC và tự động hóa C3 – Độ chính xác cực cao, dùng trong các dụng cụ đo lường chính xác và bán dẫn
Hỏi: DLY có thể cung cấp vít bi tùy chỉnh không?
Đ: Vâng. Chúng tôi hỗ trợ tùy chỉnh chiều dài, chì, gia công cuối, tải trước, hình dạng đai ốc và xử lý bề mặt theo bản vẽ hoặc yêu cầu cụ thể của bạn. Vui lòng gửi cho chúng tôi bản vẽ kỹ thuật hoặc chi tiết yêu cầu của bạn để được báo giá nhanh chóng.
Hỏi: Vật liệu và phương pháp xử lý nhiệt nào được sử dụng trong vít bi DLY?
Đáp: Vít của chúng tôi được làm từ GCr15 hoặc thép hợp kim chất lượng cao-tương đương, có xử lý nhiệt chân không, mài chính xác và làm cứng bề mặt để đảm bảo khả năng chống mài mòn cao (HRC58–62) và độ ổn định lâu dài-khi vận hành CNC liên tục.
Hỏi: DLY cung cấp dịch vụ hậu mãi nào?
Trả lời: Chúng tôi cung cấp bảo hành 12 tháng, hỗ trợ kỹ thuật trọn đời và tài liệu đầy đủ về lắp đặt và bảo trì. Bất kỳ vấn đề nào về chất lượng trong quá trình sử dụng bình thường đều có thể được thay thế hoặc sửa chữa miễn phí. Nhóm của chúng tôi cung cấp hỗ trợ trực tuyến 7×24 để đảm bảo máy của bạn vận hành trơn tru.
Hỏi: Công ty TNHH Sản xuất Tự động hóa DLY Chiết Giang tọa lạc ở đâu?
Trả lời: Chúng tôi đặt trụ sở tại Lishui, Chiết Giang, Trung Quốc, với nhà máy hiện đại rộng 30.000 m2 và dây chuyền sản xuất tiên tiến về vít bi, dẫn hướng tuyến tính và trục chính xác. DLY là một doanh nghiệp công nghệ cao-quốc gia và là thành viên của Hiệp hội Công nghiệp Máy công cụ Trung Quốc.
Hỏi: Làm thế nào tôi có thể nhận được báo giá hoặc mẫu?
Trả lời: Vui lòng gửi cho chúng tôi số mẫu, số lượng hoặc bản vẽ của bạn và các kỹ sư bán hàng của chúng tôi sẽ trả lời trong vòng 12 giờ kèm theo báo giá chi tiết. Các mẫu có sẵn để đánh giá chất lượng trước khi đặt hàng số lượng lớn.
