DLYSBR-Khối ổ trục tuyến tính UUlà khối ổ trục tuyến tính bằng nhôm loại-mở được thiết kế cho các hệ thống ray tròn được hỗ trợ SBR. Nó chạy cùng với các đường ray tuyến tính được hỗ trợ SBR và thường được sử dụng cho bộ định tuyến CNC, máy chế biến gỗ, cầu trượt tự động hóa, máy in 3D, nền tảng chuyển động hạng nhẹ-và hệ thống đường ray thay thế.
Khối SBR-UU sử dụng vỏ nhôm có ổ trục tuyến tính LM loại-mở bên trong. cácUU đôi{0}}thiết kế kíngiúp giảm bụi lọt vào trong quá trình vận hành, đồng thời cấu trúc đáy mở cho phép khối trượt dọc theo các đường ray tròn được hỗ trợ. DLY có thể cung cấp các khối UU SBR-riêng biệt hoặc cung cấp các bộ khối đường ray-và-SBR phù hợp để giảm sự không khớp của mô hình trong quá trình cài đặt.
Phạm vi cung cấp chính:
SBR10UU, SBR12UU, SBR13UU, SBR16UU, SBR20UU, SBR25UU, SBR30UU, SBR35UU, SBR40UU, khối tiêu chuẩn SBR50UU, khối mở rộng SBR-LUU, khối SBR-UU thay thế, đường ray được hỗ trợ SBR phù hợp, chiều dài đường ray tùy chỉnh và bao bì xuất khẩu.
Khối ổ trục tuyến tính bằng nhôm SBR-UU và SBR{1}}LUU dành cho hệ thống ray tròn được hỗ trợ.

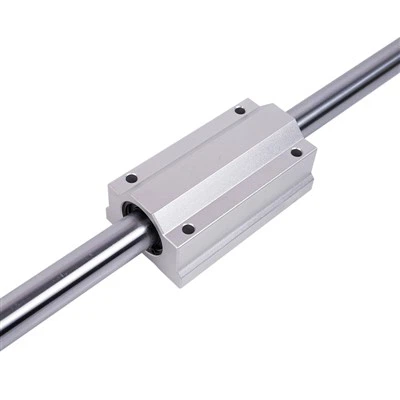

Khối ổ trục SBR-UU tiêu chuẩn có vỏ bằng nhôm, đáy mở và ổ trục tuyến tính kín-kép.
SBR-Khối trượt UU để thay thế đường ray tuyến tính được hỗ trợ SBR và lắp ráp máy mới.
Thông số kỹ thuật khối ổ bi tuyến tính SBR-UU
| Tên sản phẩm | Khối vòng bi tuyến tính SBR-UU / Khối vòng bi SBR UU / Khối vòng bi tuyến tính SBR |
| Đường sắt phù hợp | Đường ray tuyến tính tròn được hỗ trợ SBR |
| Loại cấu trúc | Khối ổ trục tuyến tính loại-mở |
| Loại ổ trục | Vòng bi tuyến tính loại LM hở- bên trong vỏ nhôm |
| Loại con dấu | Con dấu đôi UU |
| Vật liệu nhà ở | Vỏ hợp kim nhôm |
| Mẫu chuẩn | SBR10UU, SBR12UU, SBR13UU, SBR16UU, SBR20UU, SBR25UU, SBR30UU, SBR35UU, SBR40UU, SBR50UU |
| Mô hình mở rộng | SBR16LUU, SBR20LUU, SBR25LUU, SBR30LUU, SBR40LUU |
| Phương thức cung cấp | Chỉ chặn, đường ray SBR phù hợp-và-bộ khối, cụm chiều dài đường ray tùy chỉnh |
| Ứng dụng điển hình | Bộ định tuyến CNC, máy chế biến gỗ, máy in 3D, cầu trượt tự động hóa, máy đóng gói, thay thế bảo trì, nền tảng chuyển động tuyến tính |
Khối chịu lực SBR-UU so với SBR{1}}LUU
SBR-UU là khối chịu lực có chiều dài-tiêu chuẩn cho các hệ thống ray được hỗ trợ chung. SBR-LUU là phiên bản có độ dài-mở rộng, được chọn khi nền tảng di chuyển cần hỗ trợ khối dài hơn, độ ổn định được cải thiện hoặc phân phối tải tốt hơn.
| Kiểu | Kết cấu | Tốt nhất cho |
|---|---|---|
| SBR-UU | Khối chịu lực bằng nhôm có chiều dài-tiêu chuẩn có vòng đệm kép UU | Hệ thống đường ray SBR chung, các khối thay thế, lắp đặt nhỏ gọn, tự động hóa từ nhẹ-đến-trung bình |
| SBR-LUU | Khối chịu lực bằng nhôm-có chiều dài mở rộng với thân vỏ dài hơn | Hành trình dài hơn, tấm chuyển động lớn hơn, độ ổn định cao hơn và hỗ trợ tải tốt hơn |
Bảng thứ nguyên SBR-UU và SBR-LUU
Nó hiển thị cấu trúc khối SBR-UU và SBR-LUU, bố cục lỗ lắp, chỉ định ống lót trượt, xếp hạng tải trọng và tham chiếu trọng lượng.
Bảng kích thước đơn vị trượt bi chuyển động tuyến tính SBR-UU và SBR{1}}LUU dành cho các hệ thống đường ray tròn được hỗ trợ.
| Loại đơn vị | h | E | W | L | F | h1 | θ | B | C | S | L1 | T | chỉ định | Động C(N) | Tĩnh Co(N) | Trọng lượng (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80 độ | 25 | 20 | M5 | 10 | 7 | LM10UU-OP | 372 | 549 | 65 |
| SBR12UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80 độ | 28 | 26 | M5 | 10 | 8 | LM12UU-OP | 510 | 784 | 100 |
| SBR13UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80 độ | 28 | 26 | M5 | 10 | 8 | LM13UU-OP | 510 | 784 | 100 |
| SBR16UU | 20 | 22.5 | 45 | 45 | 33 | 10 | 80 độ | 32 | 30 | M5 | 12 | 9 | LM16UU-OP | 774 | 1180 | 150 |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60 độ | 35 | 35 | M6 | 12 | 11 | LM20UU-OP | 882 | 1370 | 200 |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11.5 | 50 độ | 40 | 40 | M6 | 12 | 14 | LM25UU-OP | 980 | 1570 | 450 |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50 độ | 50 | 50 | M8 | 18 | 15 | LM30UU-OP | 1570 | 2740 | 630 |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50 độ | 55 | 55 | M8 | 18 | 18 | LM35UU-OP | 1670 | 3140 | 925 |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50 độ | 65 | 65 | M10 | 20 | 20 | LM40UU-OP | 2160 | 4020 | 1330 |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50 độ | 94 | 80 | M10 | 20 | 25 | LM50UU-OP | 3820 | 7940 | 3000 |
| SBR16LUU | 20 | 22.5 | 45 | 85 | 33 | 10 | 80 độ | 32 | 60 | M5 | 12 | 9 | LM16LUU-OP | 1548 | 2360 | 300 |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60 độ | 35 | 70 | M6 | 12 | 11 | LM20LUU-OP | 1764 | 2740 | 400 |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11.5 | 50 độ | 40 | 100 | M6 | 12 | 14 | LM25LUU-OP | 1960 | 3140 | 900 |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50 độ | 50 | 110 | M8 | 18 | 15 | LM30LUU-OP | 3140 | 5480 | 1260 |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50 độ | 65 | 140 | M10 | 20 | 20 | LM40LUU-OP | 4320 | 8040 | 2660 |
Các mô hình SBR-UU có sẵn và khớp đường ray
Bước lựa chọn đầu tiên là xác nhận đường kính trục đường ray được hỗ trợ. Ví dụ: SBR16UU được khớp với đường ray được hỗ trợ SBR16 và SBR20UU được khớp với đường ray được hỗ trợ SBR20.
| Người mẫu | Đường kính trục đường sắt phù hợp | Sử dụng chung |
|---|---|---|
| SBR12UU | 12mm | Tự động hóa nhỏ, thiết bị nhỏ gọn |
| SBR16UU | 16mm | Bộ định tuyến CNC, máy 3D, chuyển động{1}}nhẹ |
| SBR20UU | 20mm | Tự động hóa chung, máy chế biến gỗ |
| SBR25UU | 25mm | Nền tảng máy tải-trung bình |
| SBR30UU | 30mm | Hệ thống chuyển động tuyến tính nặng hơn |
| SBR35UU | 35mm | Thiết bị công nghiệp |
| SBR40UU | 40mm | Máy móc lớn và hệ thống di chuyển{0}}dài |
Tính năng sản phẩm chính
Cấu trúc loại-Mở
Được thiết kế để chạy trên các đường ray tròn được hỗ trợ SBR, trong đó trục được hỗ trợ yêu cầu cấu trúc khối ổ trục mở.
UU Double{0}}Thiết kế kín
Cấu trúc vòng bi-kín kép giúp giảm bụi và mảnh vụn xâm nhập trong quá trình hoạt động bình thường.
Dễ dàng gắn kết
Vỏ nhôm có các lỗ lắp để kết nối với tấm máy, giá đỡ hoặc bệ di chuyển.
Chỉ chặn hoặc đặt đường ray
Người mua có thể đặt hàng các khối UU SBR-riêng biệt hoặc cùng với các đường ray tuyến tính được hỗ trợ SBR phù hợp.
Cách chọn khối SBR-UU phù hợp
Khi chọn khối ổ trục tuyến tính SBR-UU, không chỉ kiểm tra hình thức bên ngoài. Khối phải phù hợp với đường kính trục đường ray, chiều cao khối, khoảng cách lỗ lắp và không gian lắp đặt máy.
| Mục lựa chọn | Những gì cần xác nhận |
|---|---|
| Đường kính trục đường sắt | Xác nhận kích thước đường ray 10 mm, 12 mm, 16 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm hoặc 50 mm. |
| Loại tiêu chuẩn hoặc mở rộng | Chọn SBR-UU để sử dụng tiêu chuẩn hoặc SBR-LUU để có vỏ bọc dài hơn và hỗ trợ tốt hơn. |
| Khoảng cách lỗ lắp | Kiểm tra khoảng cách lỗ lắp trước khi thay thế khối cũ hoặc thiết kế nền tảng mới. |
| Số khối | Xác nhận xem mỗi đường ray sử dụng một khối, hai khối hay nhiều khối. |
| Tình trạng đường sắt | Nếu thay block cũ kiểm tra xem bề mặt trục đỡ có bị mòn, rỉ sét hay trầy xước hay không. |
Ứng dụng điển hình
Khối vòng bi SBR-UU phù hợp với các hệ thống ray tròn được hỗ trợ trong đó người dùng cần có sự cân bằng thực tế giữa sự thuận tiện khi lắp đặt, chuyển động trơn tru và chuyển động tuyến tính-hiệu quả về mặt chi phí.
Máy định tuyến và khắc CNC
Được sử dụng để di chuyển bàn, chuyển động giàn và các cấu trúc dẫn hướng tuyến tính từ nhẹ đến{1}}trung bình.
Máy chế biến gỗ
Thường được sử dụng trong các thiết bị chế biến gỗ cần hướng dẫn đường ray được hỗ trợ trên các nhịp dài hơn.
Máy in 3D và nền tảng DIY
Thích hợp cho các cấu trúc chuyển động tuyến tính DIY, nền tảng nhỏ và các dự án tự động hóa ánh sáng.
Trang trình bày tự động hóa
Được sử dụng trong các hệ thống-tiếp liệu, đẩy, dẫn hướng và định vị hạng nhẹ.
Máy đóng gói
Áp dụng trong các cơ chế chuyển động lặp đi lặp lại trong đó yêu cầu dẫn hướng đường ray đơn giản và ổn định.
Bảo trì thay thế
Được sử dụng để thay thế các khối UU SBR-đã bị mòn trong các hệ thống đường ray được hỗ trợ SBR hiện có.
Cần trợ giúp chọn khối SBR-UU?
Gửi cho chúng tôi số model, kích thước đường ray, số lượng, chiều dài đường ray hoặc ảnh khối cũ. DLY có thể giúp xác nhận khối SBR-UU phù hợp hoặc bộ đường ray SBR-và-khối SBR phù hợp.
WhatsApp:+86 166 0578 8856| E-mail:dlyexport2@dlybearing.com
Câu hỏi thường gặp
Câu hỏi 1: SBR-UU được dùng để làm gì?
SBR-UU được sử dụng làm khối ổ trục trượt trên các ray tuyến tính được hỗ trợ SBR. Nó giúp bàn máy, bàn trượt và tấm chuyển động trượt trơn tru dọc theo các trục tròn được đỡ.
Câu hỏi 2: Tôi có thể chỉ mua khối SBR-UU mà không có thanh ray không?
Đúng. DLY có thể cung cấp các khối UU SBR-riêng biệt cho các đơn đặt hàng thay thế, bảo trì hoặc tồn kho. Vui lòng xác nhận đường kính trục đường ray phù hợp trước khi đặt hàng.
Câu 3: Sự khác biệt giữa SBR-UU và SBR-LUU là gì?
SBR-UU là khối độ dài-chuẩn. SBR-LUU là khối độ dài-mở rộng, được chọn khi ứng dụng cần hỗ trợ lâu hơn, độ ổn định tốt hơn hoặc phân phối tải cao hơn.
Câu hỏi 4: Làm cách nào để chọn đúng mô hình SBR-UU?
Chọn mô hình theo đường kính trục đường ray được hỗ trợ. Ví dụ: SBR16UU được sử dụng với đường ray SBR16 và SBR20UU được sử dụng với đường ray SBR20.
Câu hỏi 5: DLY có thể cung cấp các đường ray SBR và khối SBR-UU cùng nhau không?
Đúng. DLY có thể cung cấp các ray tuyến tính được hỗ trợ SBR phù hợp và các khối ổ trục SBR-UU dưới dạng các bộ chuyển động tuyến tính hoàn chỉnh với chiều dài ray tùy chỉnh.
Q6: Tôi có thể gửi bản vẽ hoặc ảnh để xác nhận mẫu thay thế không?
Đúng. Bạn có thể gửi ảnh khối cũ, số kiểu, đường kính hoặc bản vẽ đường ray và DLY có thể giúp xác nhận mẫu thay thế phù hợp.
